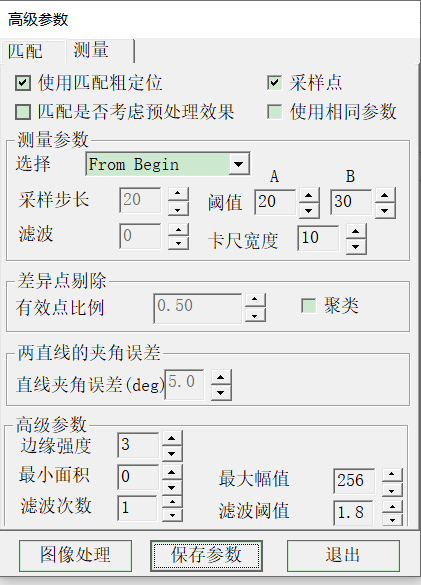

MasterAlign 卡尺抓边工具参数介绍

使用匹配粗定位：

抓边工具位置是否需要关联匹配粗定位的坐标结果，默认勾选

匹配是否考虑预处理：

采用模板匹配结果来定位抓边工具时，是否需要使用预处理后的图像做匹配粗定位，默认不勾选

使用相同参数：

抓边工具的阈值参数分开设定还是使用相同的参数，默认勾选

采样步长：

卡尺工具间距，一般设置为卡尺宽度的两倍，这样目标边边缘的采样点就不会遗漏

阈值：

黑白灰阶过度的门限值，默认值20

滤波：

滤除图像中的噪声，默认值为0。目前这个参数不建议使用

卡尺宽度：

卡尺工具的宽度，例如卡尺宽度是10代表会在是个像素点的宽度范围内取到一个有效点。默认值为10

有效点比例：

有效点的上限值，默认值为0.5

聚类：

该功能不建议使用，默认为不勾选

直线夹角误差：

直线夹角误差（与90比较）的上限

边缘强度：

周围象素灰度有阶跃变化的那些象素的集合，例如设置为3代表软件会用相邻3个像素的灰阶进行比较得出一个像素跳变的像素点。这种方式求出的像素跳动点相对稳定一下。默认值为3

滤波次数：

执行滤波的次数，默认值为1

滤波强度：

执行滤波的强度，默认值为1.8，值越小滤波强度越大

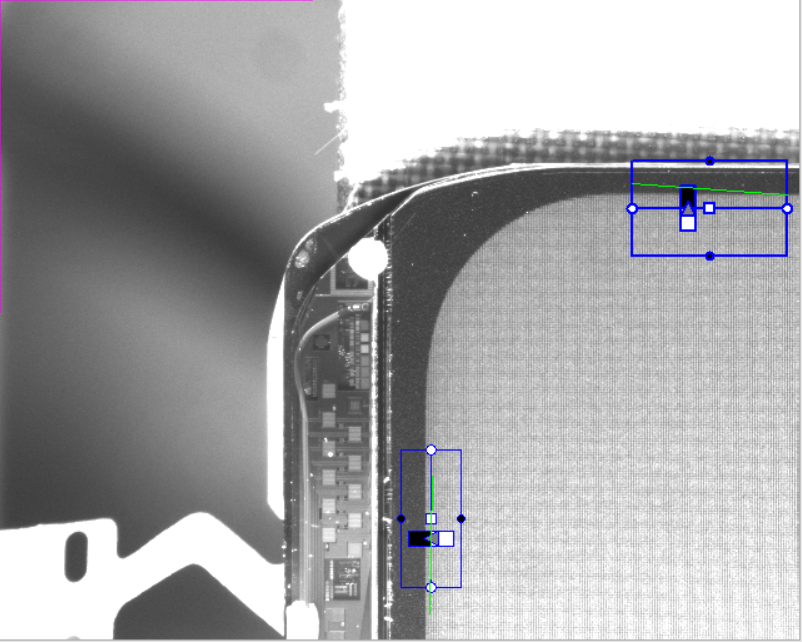

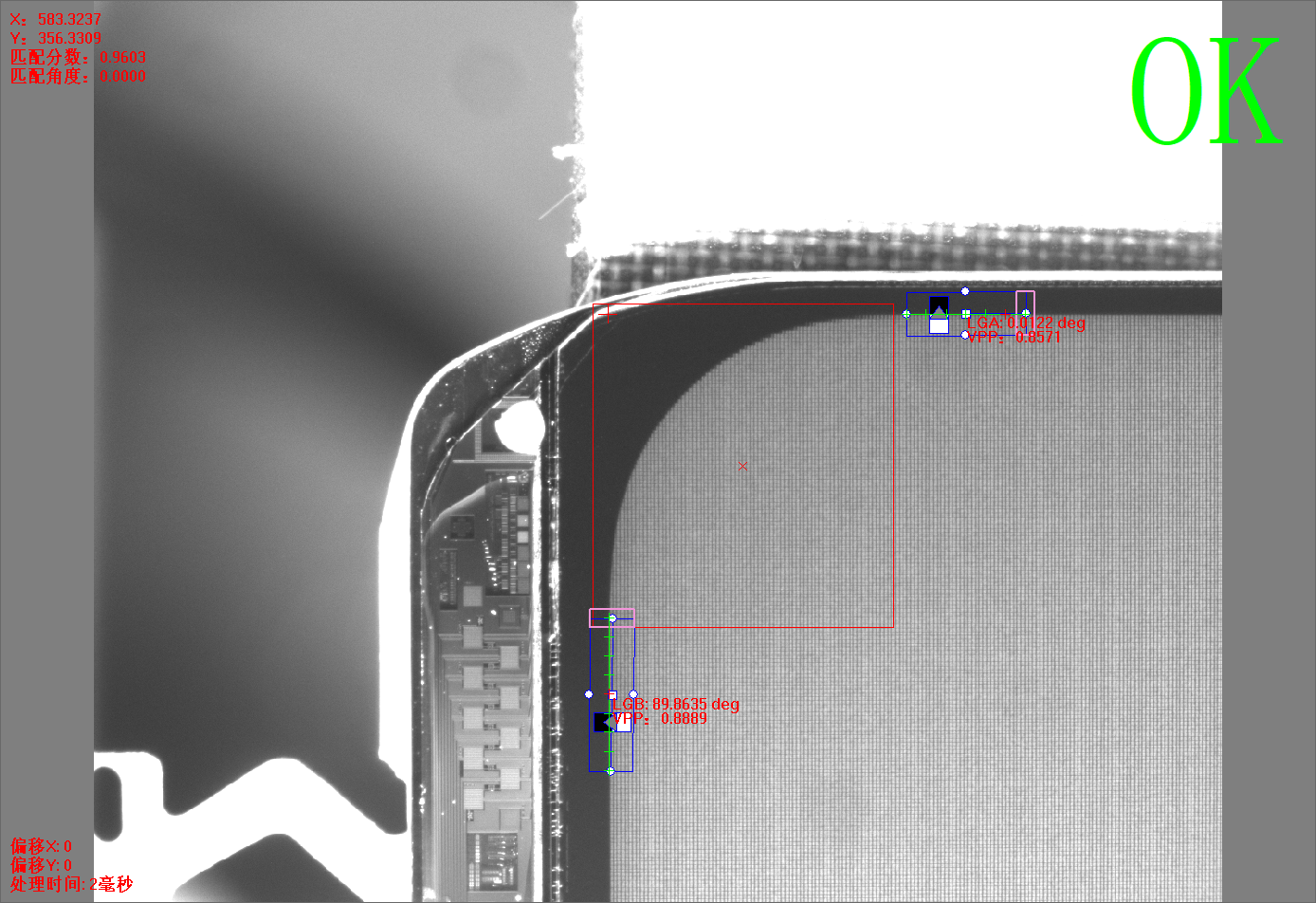

原始抓边结果：

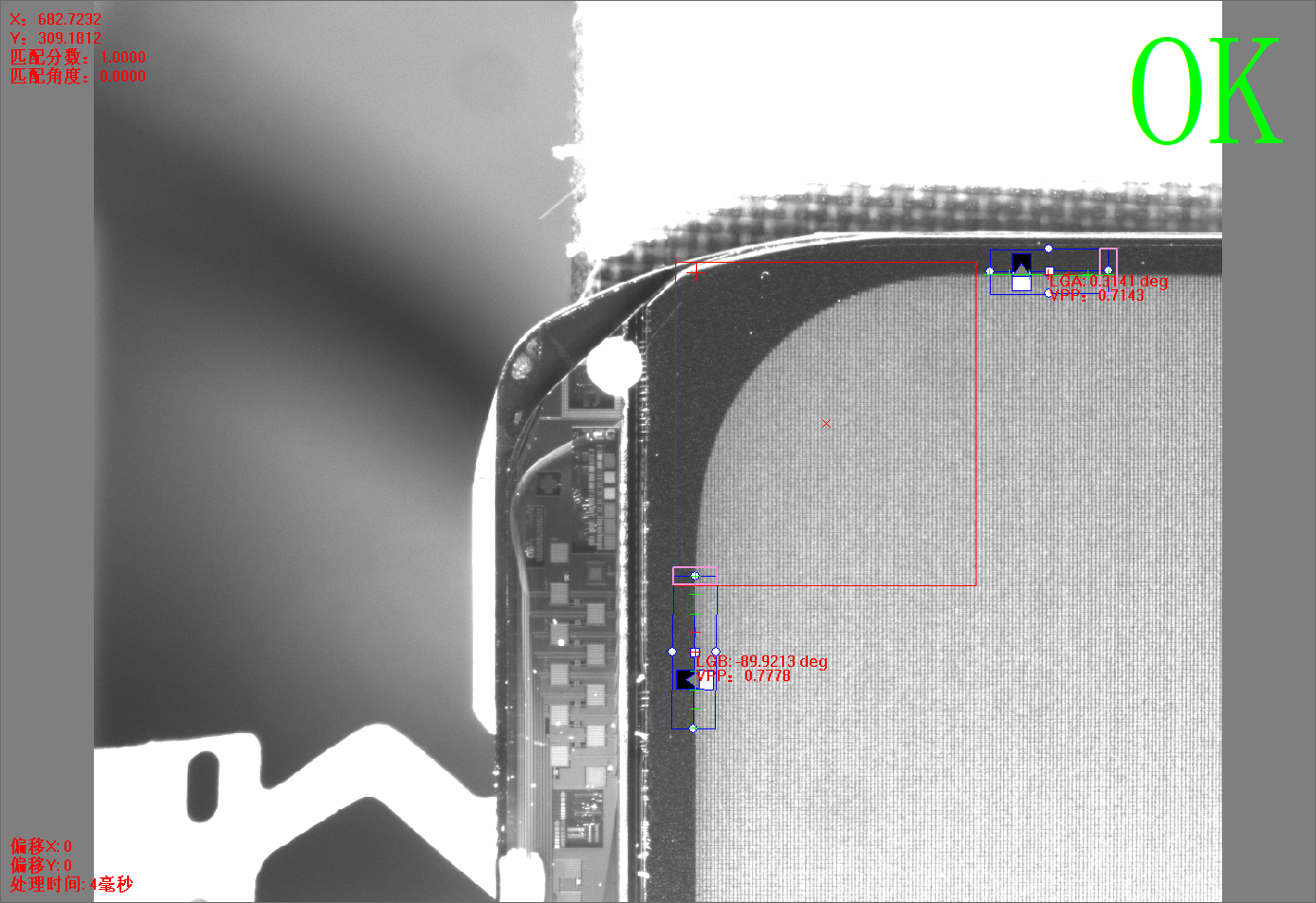

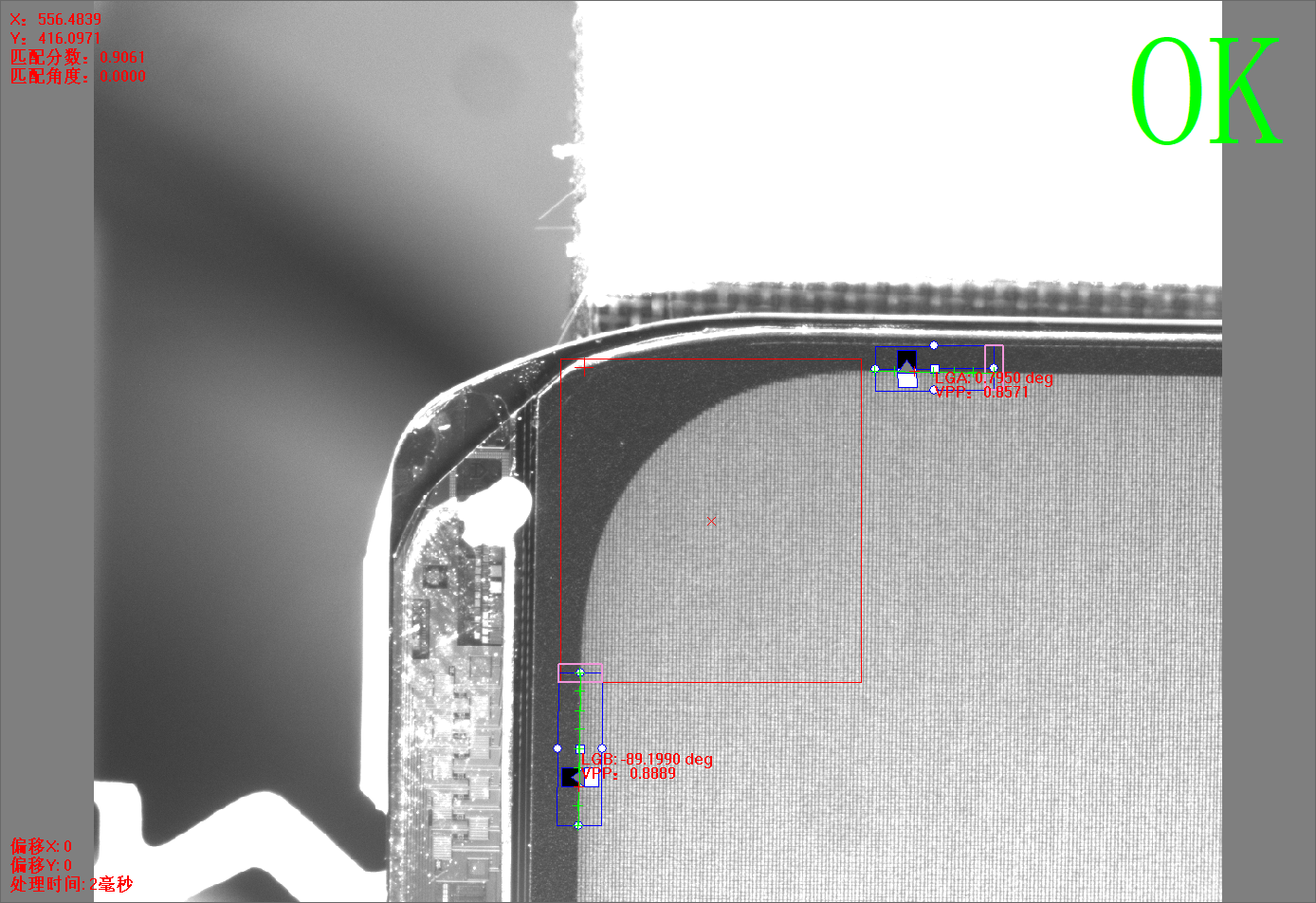

调整为卡尺的抓边结果:
